Dongguan Hejiaxin Technology Co., Ltd. er en av de ledende produsentene og leverandørene av m12 5-trådt vanntett kontakt ip67 i Kina. Ta gjerne engros varige produkter laget i Kina her og få prisliste fra fabrikken vår. Alle tilpassede produkter er med høy kvalitet og konkurransedyktig pris.

Tekniske spesifikasjoner

Parameter	Spesifikasjon
Spenningsklassifisering	AC250V
Nåværende R ating	Mindre enn eller lik 6A
Tider med plugg	1500
Maks kabel OD	Mindre enn eller lik 6,0 mm
Kretsstruktur	Parallell
Kontakt motstanden	10mΩ
Isolasjonsstruktur	500MΩatDC500V
Spenningsutholdenhet ved romtemperatur	1,5 KV
Temperaturvurdering	-20 grader ~+85 grader
Vanntett nivå	IP67

Materialspesifikasjoner

Parameter	Spesifikasjon
ledning materiale	PVC, gummi
Jack materiale	PVC
Pinnemateriale	Nikkel-belagt messing
Tetningsring	Gummi

Produktteknisk tegning

Core Configuration Diagram

Dimensional Drawing

Dimensjonstegningen gir alle viktige mekaniske data i henhold til vedlagte CAD-utdrag. Den totale lengden på hannpluggen er 41,7 mm (ekskludert kabelsko), med en tilhørende gjengelengde på 15,0 mm og en gjengelengde på panel- på 11,5 mm. Hunnkontaktens totallengde også 41,7 mm, med gjengedybde 10,5 mm på sammenkoblingsflaten og 9,2 mm på monteringssiden – legg merke til asymmetrien mellom hann- og hunngjengelengder. Den fullstendig sammenkoblede enheten reduseres til spesifisert konvolutt. Alle gjengeformer er M12×1,0; toleranser følger ISO 2768‑m. Tegningen viser også anbefalt panelutskjæringsdiameter og polariserende nøkkelposisjon. PDF/DWG tilgjengelig for CAD-integrasjon. Se gjennom gjengedimensjonene på 11,5 mm og 9,2 mm når du designer panelklaring, siden hannsiden krever dypere inngrep enn monteringssiden for monteringen.

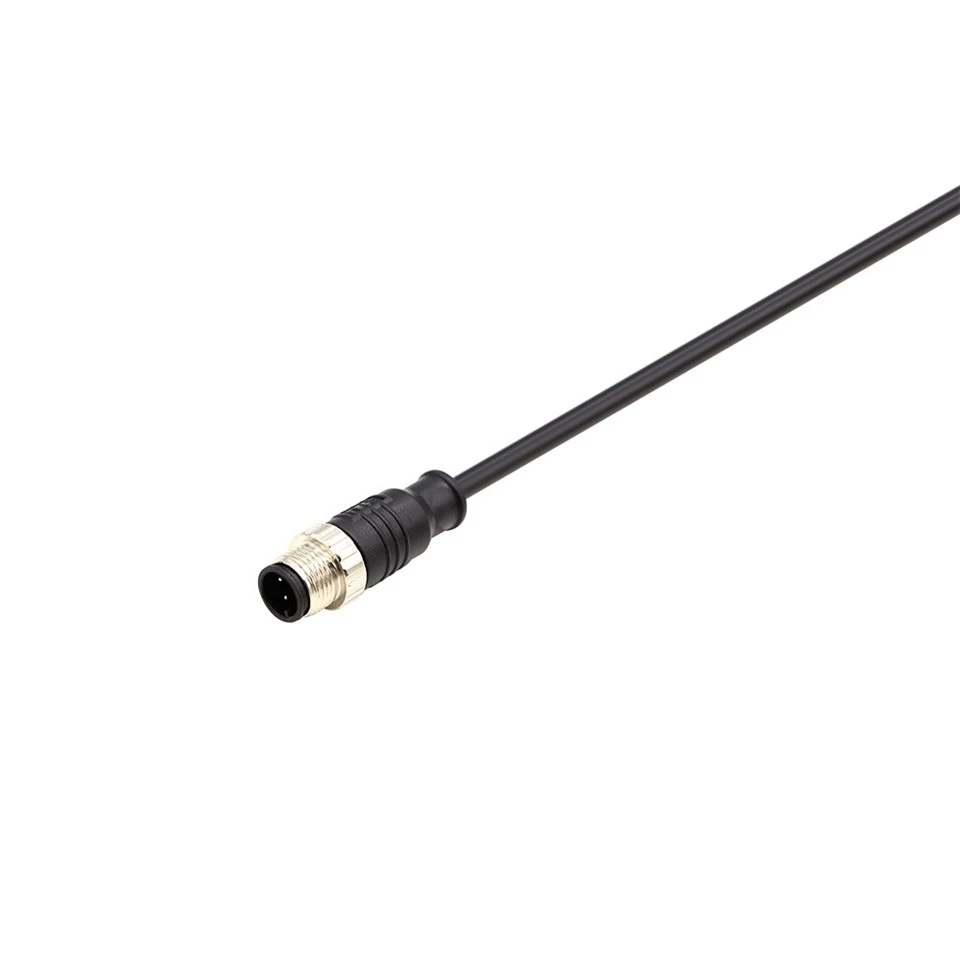

Produktdetalj

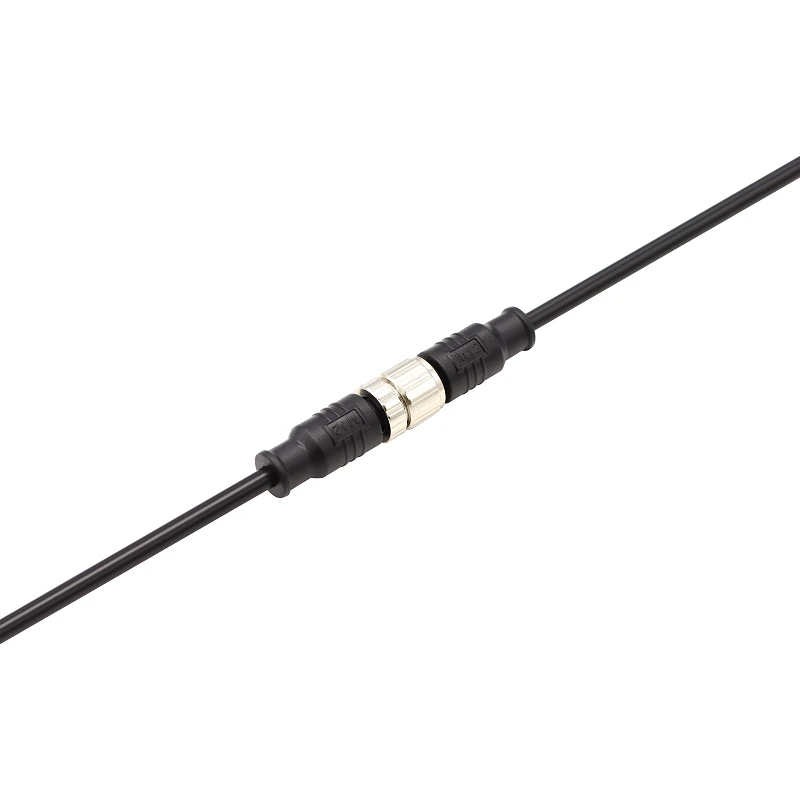

Metallparingsgrensesnitt (mannlig og kvinnelig tilkoblet)

Dette bildet fokuserer på det sammenkoblede grensesnittet, og fremhever metall-til-metall-kontakten mellom den gjengede koblingsmutteren og beholderskallet. De nikkelbelagte messinggjengene er helt i inngrep, og viser ingen gap ved skjøten – dette sikrer både mekanisk stivhet og kontinuerlig skjerming mot elektromagnetisk interferens. Tetningsringen er komprimert jevnt rundt omkretsen, synlig som en tynn mørk linje ved parringssømmen. Dette bildet bekrefter riktig passform og finish, nyttig for kvalitetsinspeksjon før feltdistribusjon.

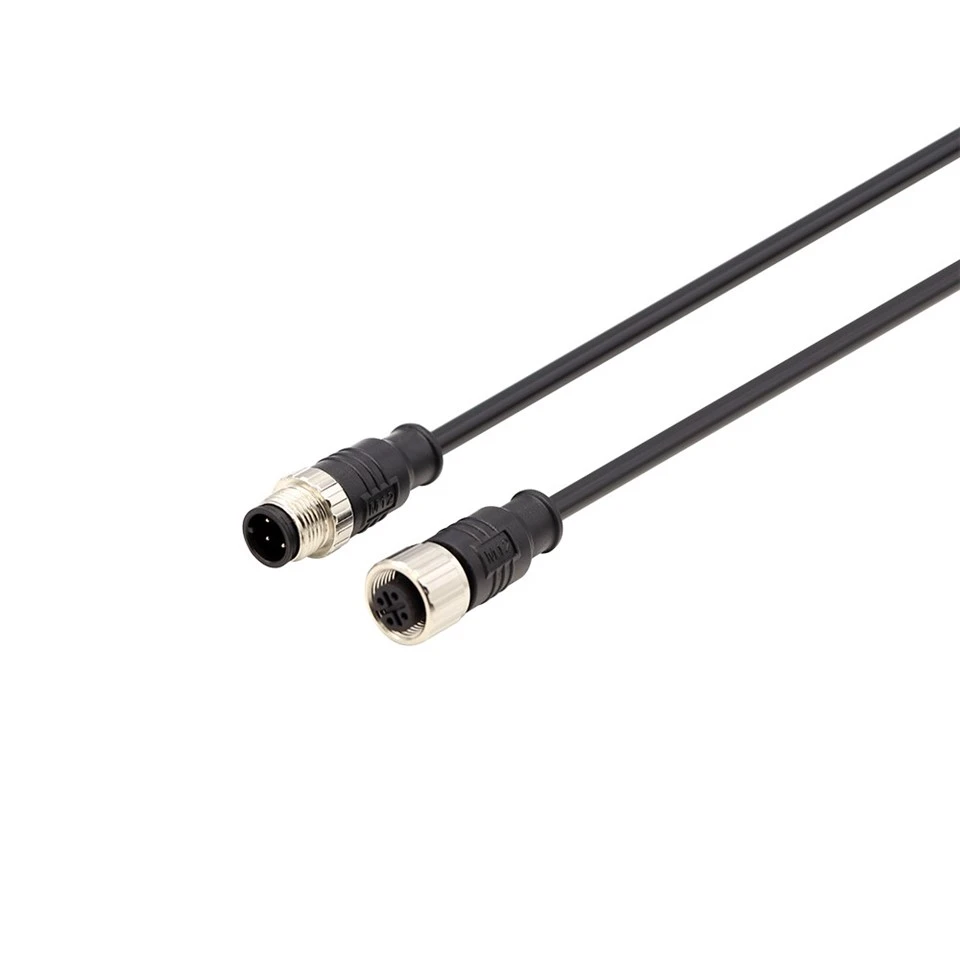

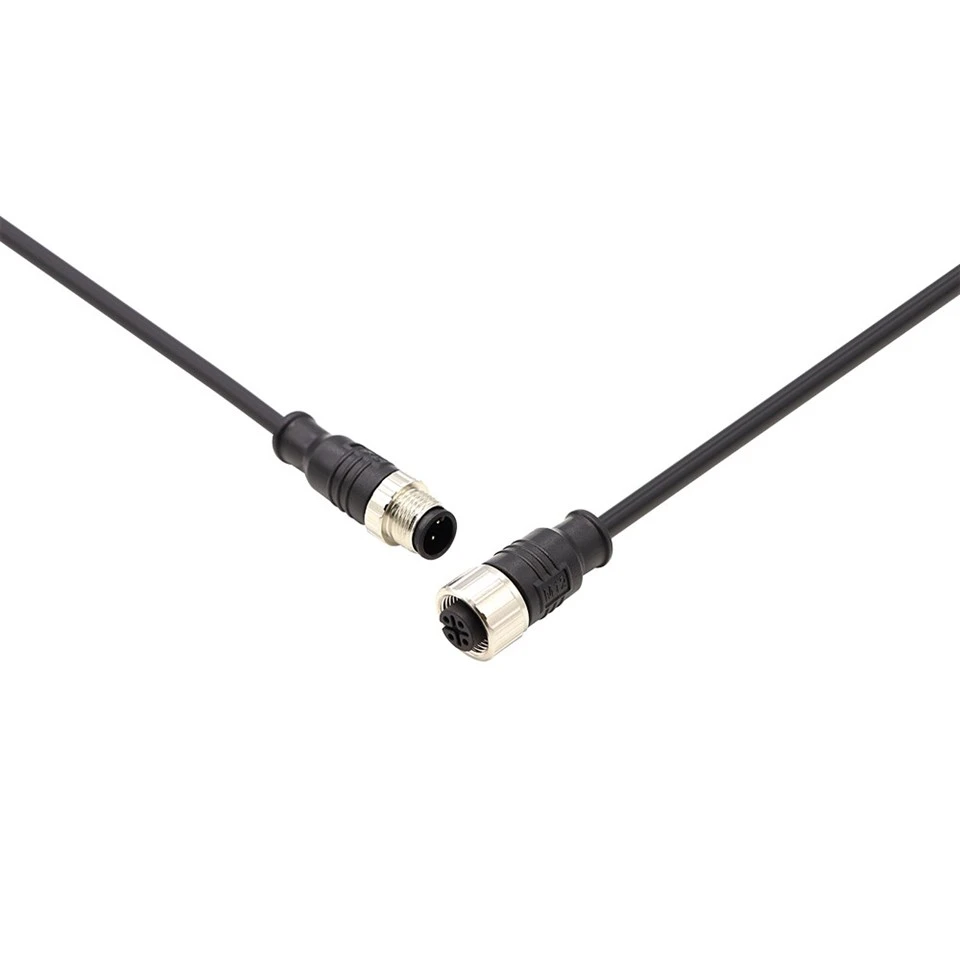

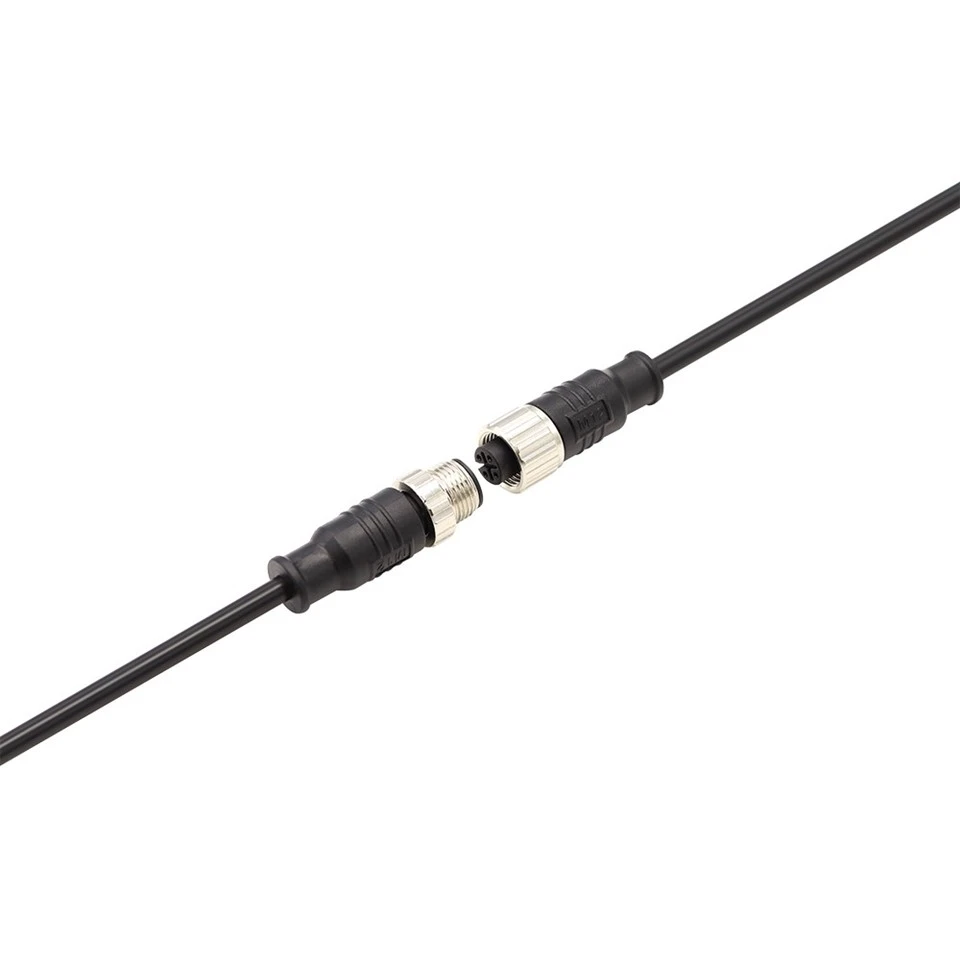

Mann og kvinne separert

Dette bildet viser hannpluggen (venstre) og hunnkontakten (høyre) atskilt, med begge settene med M12×1.0 metallgjenger tydelig eksponert. Hanngjengen er maskinert av solid messing med nikkelbelegg; den innvendige innvendige gjengen viser samme pletteringskvalitet. Det brukes ingen plastgjenger – alle bærende og tetningsoverflater er metalliske, noe som sikrer langsiktig momentoppbevaring og motstand mot kryssgjenging. O-ringen på hannsiden er synlig bak trådroten. Dette bildet er en hurtigreferanse for gjengetilstand og tetningsplassering før montering.

FAQ

Q1: Hvilke elektriske klassifiseringer dekker kontaktene dine?

A: Fra 3A/110V for kompakte sensorer og LED-belysning, helt opp til 20A/250V for tungt-industrielt utstyr – vi har det dekket. Alle modeller har kontaktmotstand mindre enn eller lik 10mΩ og minimum 1500 paringssykluser.

Q2: Hva er driftstemperaturområdet?

A: -20 grader til +85 grader – normal drift innenfor dette området. Fungerer fint i iskalde utendørsvintre og varme fabrikkgulv.
